Наиболее полно современным требованиям индивидуального учета потребителями расхода теплоты на отопление отвечают квартирные системы отопления. На рис. 1 показана двухтрубная система с нижней разводкой трубопроводов по лучевой схеме.

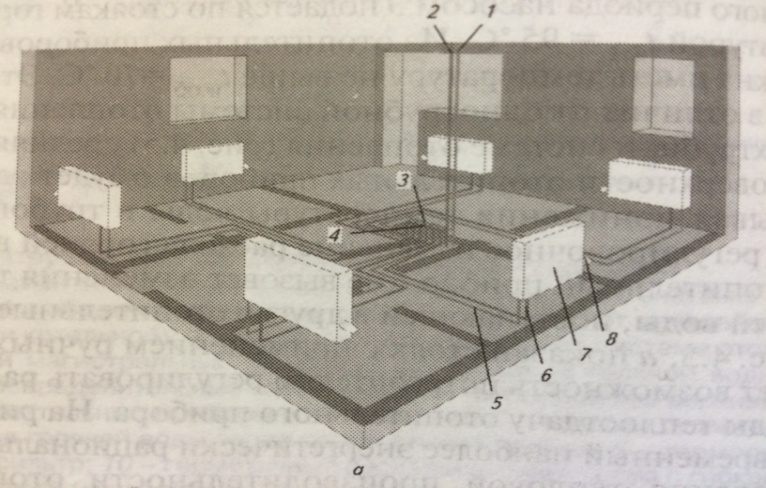

Рис. 1 Принципиальная схема квартирной двухтрубной системы отопления с нижней разводкой. 1,2 – вертикальный магистральный трубопровод подающей и обратной горячей воды; 3 – распределительная гребенка со счетчиком поступления горячей воды в систему отопления квартиры; 4 – сборная гребенка обратной воды; 5 – подающий трубопровод горячей воды к отопительному прибору ; 6 – обратный трубопровод; 7 – конвектор или радиатор; 8 – головка терморегулирующего вентиля.

Во внутренней шахте проходят вертикальные подающий 1 и сборный обратный 2 магистральные трубопроводы. К подающему стояку 1 присоединяется через счетчик замера расхода горячей воды распределительная гребенка 3 . К сборному обратному стояку 2 присоединяется сборная гребенка 4 обратной воды. От распределительной гребенки 3 к каждому отопительному прибору по лучевой схеме отводятся подающие 5 трубопроводы горячей воды, а к сборной гребенке 4 присоединяются обратные трубопроводы 6 от отопительных приборов, которые размещаются по периметру наружных строительных ограждений квартиры. В качестве отопительных приборов можно применять любые радиаторы и конвекторы подобранные по техническим характеристикам. Инженеры компании Термал-Комфорт чаще применяют стальные пластинчатые радиаторы KERMI. Внутри радиатора смонтирован клапан терморегулятора, а с боку выступает только терморегулирующая головка для настройки жильцами желаемой температуры воздуха в помещении.

Подающие 5 и обратные 6 трубопроводы наши инженеры рекомендуют применять REHAU диаметром 16 мм, которые при монтаже укладываются на подготовку пола в теплоизоляции. При заливки верхнего слоя пола у мест монтажа отопительных приборов выступают только патрубки подающего и обратного трубопроводов. Наши монтажники устанавливают радиаторы в комнатах во время ремонта в специальной упаковке, для сохранения чистого внешнего вида.

В квартирных системах отопления по схеме рис. 1 создаются условия для стимулирования владельцев квартир к экономии теплоты, расходуемой на отопление квартиры. В рабочие дни, когда в дневные часа все жильцы покидают квартиру, перед уходом можно настроить терморегулятор на поддержание температуры до 10 – 12 ℃, что можно рассматривать как дежурное отопление. Медиками установлено, что для хорошего ночного сна целесообразно поддерживать в спальных комнатах температуру воздуха на уровне 16 – 17 ℃, что ниже дневного комфортного уровня t_в  = 20 ℃.

Стоимость монтажа системы отопления в квартире и стоимость оборудования можно найти в разделе «Пример расчета».
